PBI ELINE® - Point de Branchement Immeuble

Boîtier distribution intérieur

Le PBI Eline® est un boîtier de distribution intérieur pour les réseaux FTTH. Grâce à un système de gestion évolutif de la fibre, ce point de branchement intermédiaire permet de raccorder jusqu'à 12 abonnés.

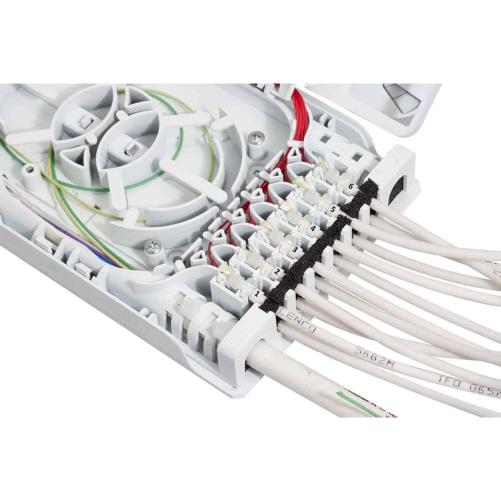

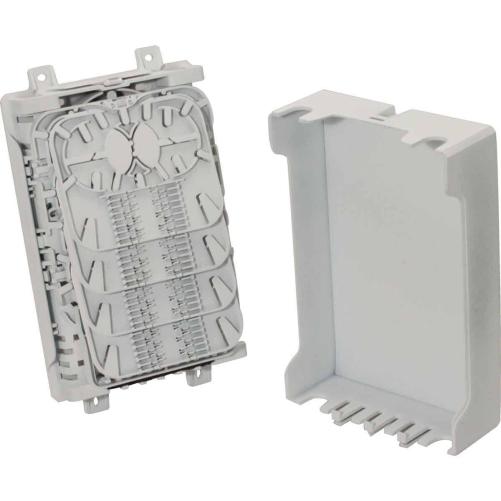

L'optimisation du lovage par un chemin de câble innovant rend l'installation des fibres à faible rayon de courbure (G.657) plus rapide et durable, pour une mise en service immédiate. En effet, le PBI possède des zones de lovage permettant la gestion des fibres raccordées et des tubes en attente indépendamment. La fibre en 250μm est stockée en face avant dans les cassettes.
Le PBI peut être installé dans une gaine technique ou juxtaposé de manière apparente à une goulotte.

Il est conçu pour le raccordement par épissures fusions du câble colonne montante vers les câbles abonnés.

Capacité :

Nombre de logements 12 :

• Structure de câble montant : modulo 6 ou 12
• Nombre de fibres par abonné : 1 ou 2
• Nombre d'épissures : 12 ou 24

Nombre de logements 8 :

• Structure de câble montant : modulo 4
• Nombre de fibres par abonné : 4
• Nombre d'épissure : 32

Rayon de courbure : ≥ 15mm
Résistance à la traction :

• Câble de branchement : ≥ 10daN
• Câble colonne montante : ≥ 30daN

Indice de protection : IP40
Résistance aux chocs : IK07
Protection anti-UV
Résistance au feu : UL94 V0
Matériau : ABS-PC
Couleur RAL 9010
Dimensions du produit (L x P x H) : 210 x 160 x 70mm
