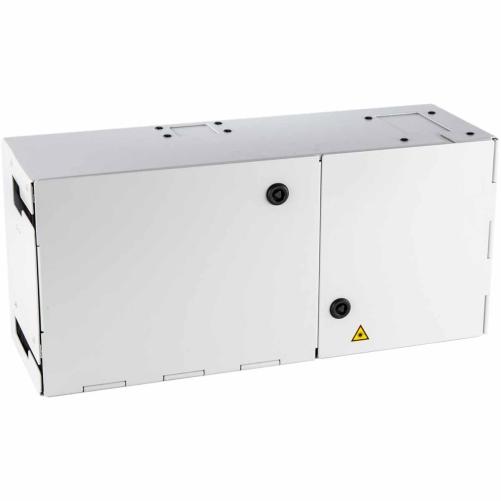

PMI ELINE SERIE 80 72FO avec raccords SC/APC, pigtails et cassettes

Point de mutualisation immeuble

Le PMI Eline® est un module de mutualisation permettant l'épissurage, le couplage et le brassage des fibres optiques. Les modules peuvent être empilés pour supporter des configurations de plus grande capacité ou pour permettre la mutualisation entre opérateurs d'immeubles et opérateurs commerciaux. Il permet le raccordement entre le câble venant de l'extérieur et le câble de la colonne montante.

Le PMI est prévu pour être installé directement en fixation murale en pied d'immeuble. Il dispose de multiples entrées de câbles, ainsi que de cassettes permettant l'insertion de coupleurs.

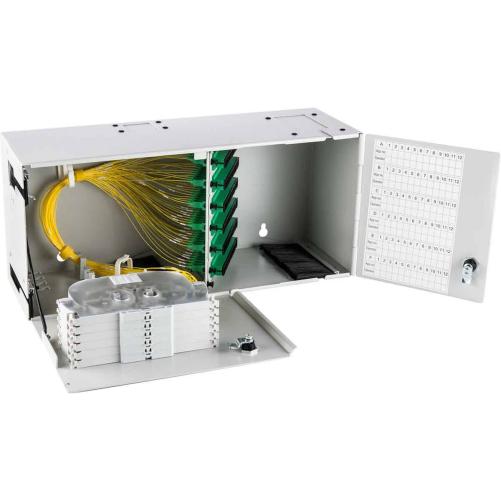

Ce PMI présente des compartiments séparés pour l'épissurage et le brassage. Chaque compartiment dispose d'une porte fermée par un système de clé triangle. Evolutivité possible en fonction du nombre d'opérateurs adressant l'immeuble. L'Accès des câbles optiques se fait en haut à gauche avec système d'arrimage. Dimensions normalisées, d'après les recommandations de l'ARCEP

• Indice de protection : IP41
• Résistance aux chocs : IK06
• Matériau : Acier traité anticorrosion
• Température de fonctionnement : -25°C ~ 55°C (5 à 95% Humidité relative)
• Couleur : RAL 7035

Performances optiques :

• IL < 0,3 dB (IEC 62300-3-6)
• RL ≤ -60 dB (IEC 61300-3-4)

Caractéristiques principales :

Cassette 12 épissures
Compartiments séparés pour l'épissurage et le brassage
Chaque compartiment dispose d'une porte fermée par un système de clé triangle
Evolutivité possible en fonction du nombre d'opérateurs adressant l'immeuble
Accès des câbles optiques en haut à gauche avec système d'arrimage
Passage pour jarretières : surfaces de 40 cm² en haut et en bas du compartiment de jarretièrage
Passage pour les câbles : surface de 16 cm² haut et bas du compartiment d'épissurage.
Dimensions normalisées, d'après les recommandations de l'ARCEP

Dans la limite des stocks disponibles
