Adaptateur pour descente de chemin de câble type fiber runner 2x48mm

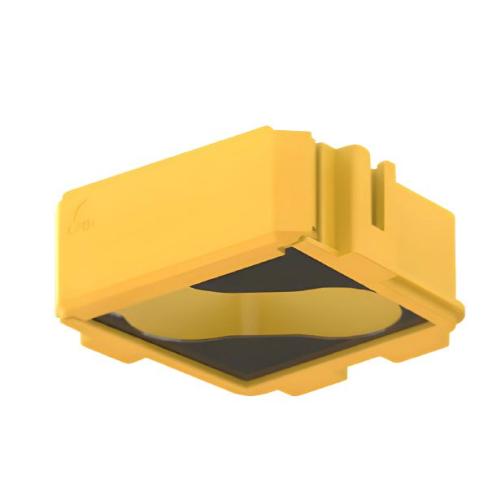

Adaptateur Fiber Runner 2x48 mm

Fonction de l’adaptateur. L’adaptateur de sortie FDS 100 mm vers 2 x Ø 48 mm est conçu pour transformer un point de distribution du cheminement principal en deux descentes distinctes vers les baies ou équipements. Dans la nomenclature SAMM, la référence ME11016-31 correspond à l’adaptateur 100 mm / 2 x 48 mm en version jaune. Il se place sur une infrastructure FDS de largeur 100 mm et fournit deux interfaces prévues pour recevoir les tubes flexibles Ø 48 mm de la gamme. Cette architecture permet de conserver la fibre dans un cheminement dédié jusqu’au plus près des racks, plutôt que de laisser les câbles quitter librement la goulotte principale.

Organisation des descentes vers les racks. Les deux sorties Ø 48 mm permettent de créer deux départs indépendants à partir d’un même point. Cette configuration est particulièrement intéressante lorsqu’un axe horizontal doit alimenter deux baies voisines, deux zones distinctes d’un rack ou deux groupes de câbles séparés. Elle évite de multiplier les accessoires de dérivation sur la section principale et rend la distribution plus lisible : le cheminement horizontal reste continu tandis que les fibres destinées aux équipements sont guidées vers leurs descentes respectives.

Compatibilité avec les tubes flexibles FDS. SAMM prévoit cet adaptateur pour fonctionner avec le tube flexible fendu TUBE-48 de la gamme, notamment la référence ME30002-11 en longueur 1 m. Le tube vient prolonger la sortie de l’adaptateur jusqu’à la baie. Sa souplesse permet d’absorber les écarts d’alignement entre le cheminement aérien et le point d’entrée du rack, tandis que le diamètre Ø 48 mm offre un conduit dédié pour plusieurs fibres ou cordons optiques. Le fait de conserver les câbles à l’intérieur d’un tube sur la partie descendante réduit les risques d’accrochage lors des interventions autour des baies.

Intégration dans une architecture FDS. Cet accessoire prend tout son intérêt dans une installation où la fibre est volontairement séparée des câbles cuivre et d’énergie. La ligne principale peut rester positionnée au-dessus des POD ou rangées de racks, tandis que les sorties Ø 48 mm assurent la liaison finale vers les équipements. L’adaptateur facilite ainsi les ajouts de nouvelles fibres et les modifications de brassage sans remettre en cause le tracé du cheminement principal. La gamme FDS étant modulaire, cette sortie peut être intégrée à un réseau composé de sections droites, coudes, raccords en T, croisements et accessoires de descente pour construire un parcours continu depuis l’artère principale jusqu’au rack.
