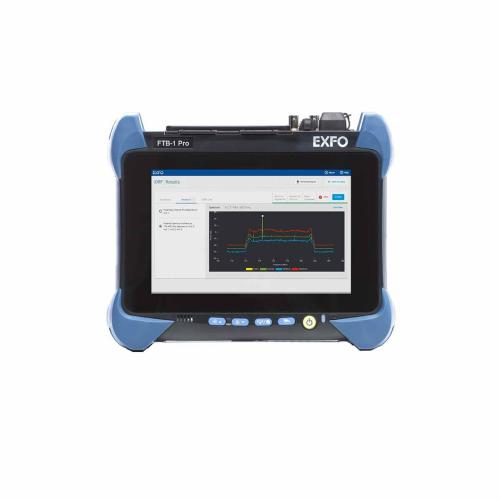

Plateforme FTB-1v2 PRO HPDC avec modules 5G Transport et RF PIM EXFO

Plateforme FTB-1v2 PRO

La solution EXFO FTB 5G Pro avec iORF est spécialement conçue pour faciliter la détection et l’analyse de l’intermodulation passive (PIM) dans les réseaux mobiles. Grâce à sa grande précision et à son interface intuitive, elle permet aux techniciens d’identifier rapidement les sources de PIM qui affectent la qualité du signal. Le FTB 5G avec iORF est un appareil puissant compatible avec des interfaces telles que CPRI, offrant des tests en temps réel.

La solution iORF : il s’agit de la seule application RF intelligente sur CPRI qui fournit des résultats clairs et détaillés, permettant une analyse rapide et efficace des données afin de localiser les problèmes. L’un des principaux avantages de cette solution est qu’elle permet l’analyse à distance du PIM et des interférences sans qu’il soit nécessaire d’établir une connexion directe avec l’équipement radio (antennes ou RRH).

Applications :

Validation du réseau de transport 5G (fronthaul, midhaul, backhaul)
Test et diagnostic du réseaux Ethernet/IP jusqu'à 100G
Analyse et localisation des interférences PIM (avec iOrf)

• Type de lien supportés :
  • CPRI / eCPRI jusqu’à 10 Gbit/s
  • Analyse RF sur fibre pour détection PIM (avec iORF)
  • Ethernet jusqu’à 100 Gbit/s
  • Transport optique (OTN) jusqu’à 112 Gbit/s
• Fréquences : 700 MHz à 3,6 GHz (plage dépendante du signal transporté)
• Spectres RF analysés :  4G LTE, 5G NR FR1 (via CPRI/eCPRI)
• Analyse PIM distante avec iORF
  • Mesure d’intermodulation passive (PIM) directement via le signal RF transporté sur fibre (RFoCPRI), sans injection RF sur site
  • Localisation automatique de la source probable de PIM avec corrélation sur port, bande et canal
  • Démodulation et analyse IQ du signal RF via fibre pour une analyse spectrale précise
  • Affichage temps réel de la bande, niveau, largeur spectrale et fonction max hold
  • Auto-capture et détection automatique des événements spectrales anormaux

  • Test Pass/Fail intégré pour une validation rapide et simplifiée sur le terrain

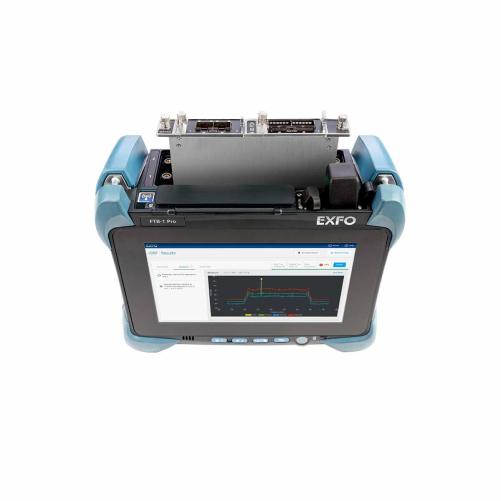

• Modules optiques et interfaces port optiques personnalisables
• Compatibilité : PIM Finder, FAstReporter pour la gestion de rapports, Exfo Exchange pour mise à jour et licences
• Écran tactile haute visibilité 8 pouces (1280 × 800 px), multitouch
• Alimentation : HDPC (High Performance Dual Charger) Batterie Li-ion rechargeable, autonomie jusqu’à 8 heures, charge via USB-C
